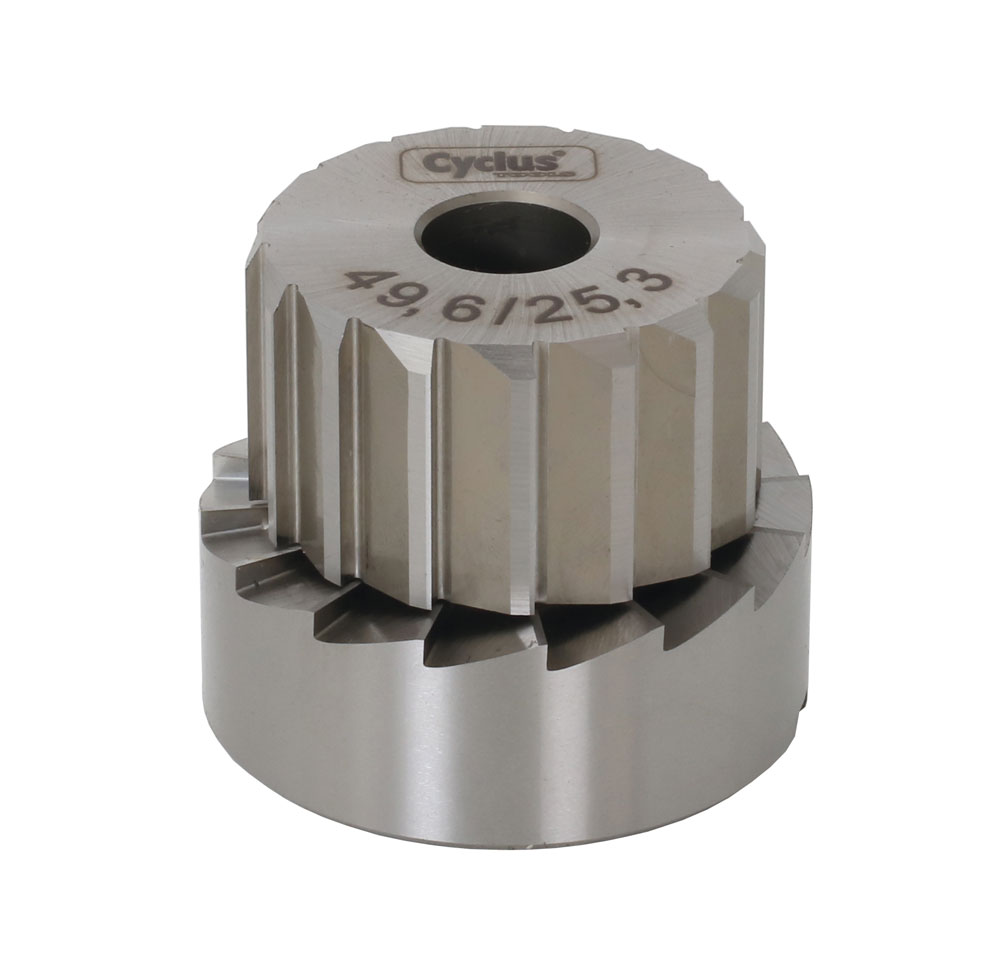

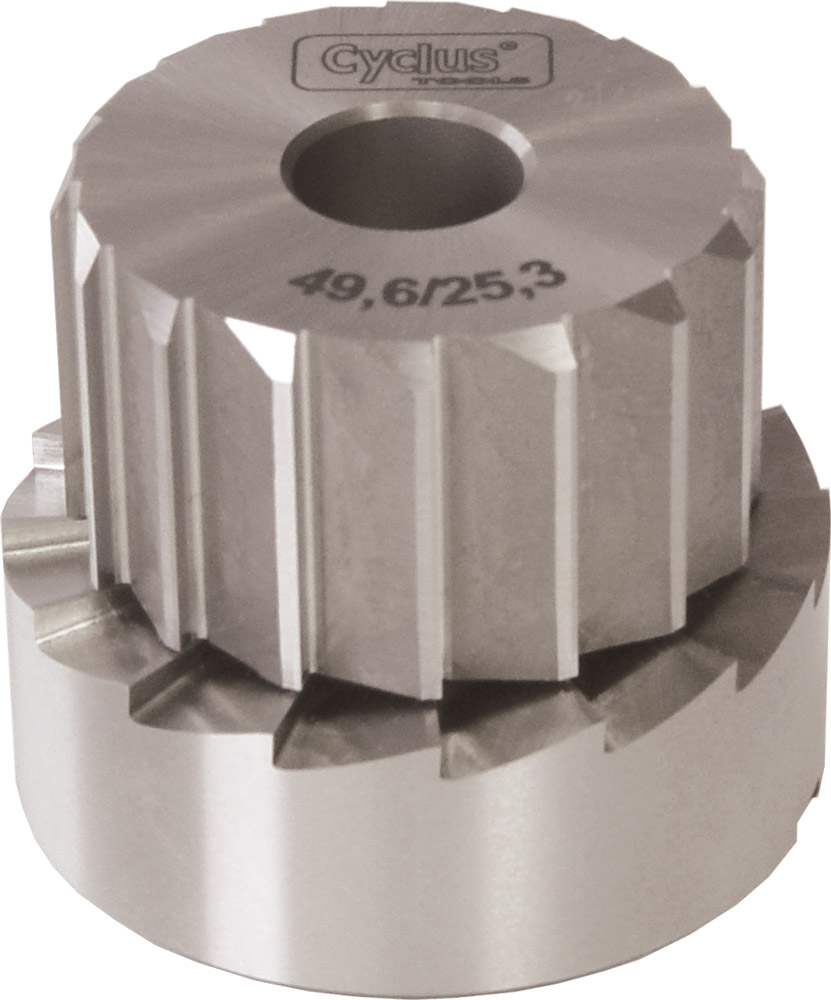

- CYCLUS CYCLUS TOOLS head tube reamer EC 49:6 (49:6/15/90°), spare
CYCLUS CYCLUS TOOLS head tube reamer EC 49:6 (49:6/15/90°), spare
-
-
Obrázok_(2)
CYCLUS CYCLUS TOOLS head tube reamer EC 49:6 (49:6/15/90°), spare
CYCLUS CYCLUS TOOLS head tube reamer EC 49:6 (49:6/15/90°), spare
Pomocou výstružníka hlavovej trubky môžete pripraviť hlavové trubky s vnútorným priemerom 49,6 mm a hĺbkou frézovania 15 mm pre montáž integrovaného hlavového zloženia. Uhol uloženia ložiskovej škrupiny je 90°. Fréza umožňuje vytvárať rovinné a súosé uloženie plášťov v hlavovej trubke.
Jednotlivé frézy boli pomenované podľa nového systému pomenovania S.H.I.S.: (Standardized Headset Identification System). Skladá sa z typu hlavového zloženia a príslušného vnútorného priemeru hlavovej trubky, napr. EC 34:
EC (External Cup), ZS (Zero Stack) a IS (Integrated Standard).
- priemer: 49,6 mm
- hĺbka frézovania: 15 mm
- uhol frézovania: 90 °
Pozn: Pre kompletný nástroj je potrebné objednať aj držiak frézy na hlavovú trubku (720211) a kužeľové vedenie (720943).
- vždy otáčajte iba v smere hodinových ručičiek
- pri frézovaní používajte vhodný rezný olej
